バックカメラの取り付け

２０１１年
４月２６日（火）
　注文してあったバックカメラが今日届いた。

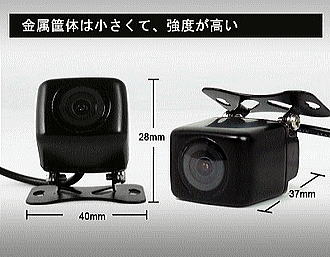

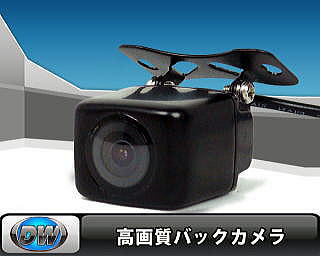

　商品名：高画質バックカメラ 広角170度
● ＣＭＤレンズを採用することによって、高画質を実現
● 信号方式NTSCで日本には使用可能
● 広角170度
● 外観小さくて、技術性能強い
● IP67防水等級、耐衝撃
● 正相鏡像切替機能付き
　注文先　ドライブワールド
　メーカー　不明
　型番　Ｃ８６６Ｂ
　価格　２９９９円
（レビューを書けば送料無料）
　代引き手数料　３５０円
　ポイント利用額　−３１６円
　合計　３０３３円
　
　中国製と思われるバックカメラだ。

４月２７日（水）
　会社を早引きして、バックカメラの取り付け。
　車輌がわの配線を使って取り付けた。
　もともとマイナーチェンジ前のアクシオは、
全てバックカメラ付きの設定になっていたので
　マイナーチェンジ後も必ずバックカメラの配線が車輌に入っていると思い、
探し出した！
　ナビゲーション側は分岐タップでとったが、カメラ側は直接半田付けした。
　分岐タップでとったら接触不良で画面が出なかった。
カメラは１２Ｖ電源だったがナビゲーションからの９Ｖでも問題なく動作した。
めでたし めでたし
　

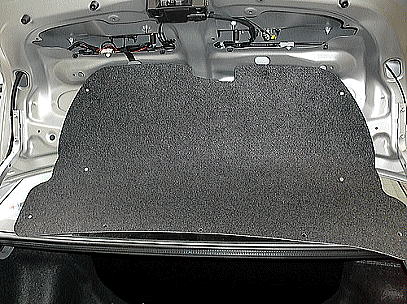

トランクリッドの内張りを剥す。

内張りはがしがあると便利！！

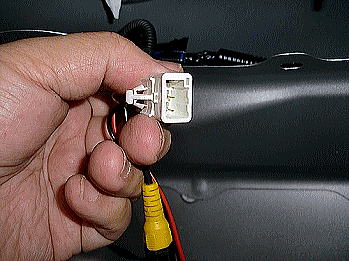

車輌側のカメラの配線

紫の線がシールド線のようだったので映像に使用
後は一般的なカラー配線にした。

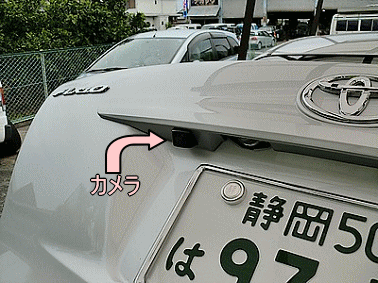

カメラの取り付けは純正のカバーを外し取り付けした。
